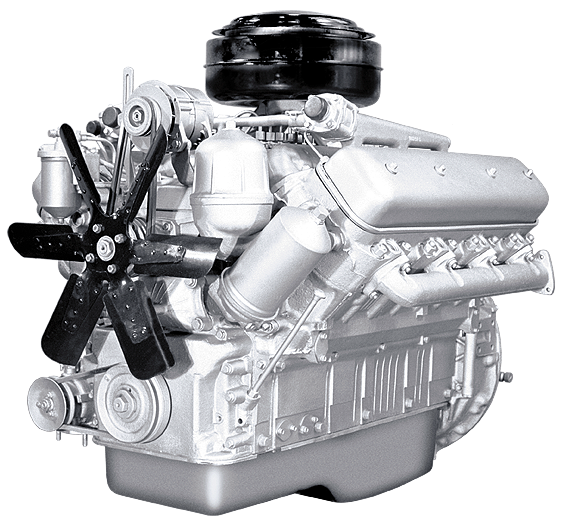

Описание и устройство двигателя ЯМЗ-238

Если говорить о двигателе модели ЯМЗ-238, то он предназначается для автомобилей, которые осуществляют перевозку тяжелых и габаритных грузов. По названию можно понять, что выпускается он Ярославским комбинатом и является обновленной версией модели ЯАЗ-206. Эта модель относится к группе восьмицилиндровых моторов внутреннего сгорания. Часто они могут дополняться механизмом турбированного наддува. Как правило, его устанавливают на автомобили таких марок, как «Урал», . Часто ими комплектуют БТРы, а также различную строительную технику. Вес двигателя — около 1 400 килограммов. Хотя его отличает устаревшая система подачи горючего, зато он надежен, и его работу можно назвать стабильной. Кроме того, популярность модели обусловлена простотой в ремонте и дешевыми запасными частями.

Об устройстве двигателя ЯМЗ-238

Его конструкция довольно проста. Питание мотора обеспечивает топливный насос механического типа. Он питает топливом по одной линии каждый из цилиндров. Также в нем используется механизм прямого впрыска. Насос работает при помощи муфты центробежного типа, которую можно регулировать на предмет подачи топлива автоматически. Есть также механизм OHV, благодаря чему на каждом цилиндре устанавливаются 2 клапана на головке. Они двигаются за счет соединения с частями нижнего распределительного вала, расположенного на валу коленчатого типа. В действие его приводят две шестеренки, которые находятся в передней части двигателя внутреннего сгорания.

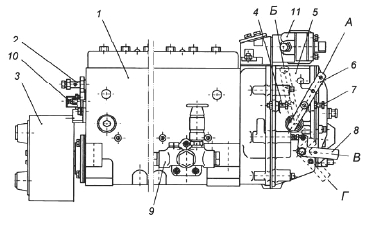

Схема устройства ТНВД ЯМЗ-238

1 – топливный насос высокого давления; 2 – перепускной клапан; 3 – демпферная муфта; 4 – болт ограничения максимальной частоты вращения; 5 – регулятор частоты вращения; 6 – рычаг управления регулятором; 7 – болт ограничения минимальной частоты вращения; 8 – скоба останова; 9 – топливоподкачивающий насос; 10 – болт регулировки пусковой подачи; 11 – корректор подачи топлива по наддуву.А – положение рычага при минимальной частоте вращения холостого хода; Б – положение рычага при максимальной частоте вращения холостого хода; В – положение скобы при работе; Г – положение скобы при выключенной подаче

Если говорить об охлаждении, то здесь имеется охладительная система жидкостного типа, гильзы цилиндров которого сделаны из чугуна специального типа, обладающего высочайшей прочностью. Распределительный вал данного двигателя выполнен из специальной штампованной стали. Кстати, то же касается и коленчатого вала, который сделан из специального сплава стали с применением метода горячей штамповки.

Схема системы охлаждения дизельного двигателя ЯМЗ-238

1 – водяной насос; 2 – полость блока охлаждения гильз; 3 – водяная полость в головке блока; 4 – продольный водяной канал; 5 – турбокомпрессор; 6 – правая водяная труба; 7 – труба соединительная; 8 – патрубок впускной; 9 – термостат; 10 – тройник с соединительными трубками; 11 – трубка перепускная; 12 –заглушка; 13 – впускной патрубок жидкостно-масляного теплообменника; 14 – вентилятор; 15 – поперечный водяной канал; А – подвод охлаждающей жидкости от водяного радиатора; Б – к отопителю кабины; В – выпуск воздуха; Г – подача наддувочного воздуха к охладителю типа «воздух-воздух»; Д, Ж – к радиатору; Е – от охладителя наддувочного воздуха типа «воздух-воздух» в цилиндры

Все клапаны, использующиеся здесь, имеют отдельные кулачки, которые приводятся в движение специальными штангами, а также толкателями, похожими на ролики. Отдельно нужно сказать о поршнях. В этой модели все они состоят из трех колец компрессионного типа, а также кольца, снимающего масло. Они изготавливаются из алюминиевого сплава с добавлением большого количества кремния.

Как можно убедиться, устройство данного двигателя сравнительно простое, что и является одной из причин его надежности, а также простоты ремонта.
